M2电动光束质量分析仪
引领光学研发设计生产的M2自动光束质量分析仪,主要用于测量激光器的M2、BPP、发散角、束腰、瑞利长度等。产品自动标准化测量,其检测精度高,重复性好,测量速度快,非常适用于激光器研发制造、工业及医疗等领域。此外,我们还可根据不同客户的个性化需求提供定制化服务,打造您专属的测量设备。
Lasescope
Lasescope
Lasescope
通过我们的M2电动光束质量分析仪,能方便快捷的直接测试读取M2 的数据,包括M2因子,发散角、瑞利长度以及束腰参数等数据。整体检测精度保持在±5%范围内,可以满足用户对光束质量参数的需求。
本系统目前可广泛的用于激光加工制造生产、科研、医疗等领域。
产品特点
- 适用于连续和脉冲激光
- 自动切换衰减,自动进行测量
- 检测速度快:60S内出结果(不含初始化时间)
- 全自动分析激光光束质量:光斑大小、能量分布、质心、峰值中心、高斯拟合度、光斑指向稳定性、M2 因子、BPP、发散角等;
- 2D/3D图像全面反映光斑形貌
- 可输出PDF 测量结果报告,也可根据客户需要导出可编辑报告
- 测量数据符合ISO 11146-1/2
应用场景
光束质量分析仪的应用领域广泛,涵盖激光加工、光通信、生物医学、光学成像等多个方面。
- 高精度激光加工:激光切割、激光焊接、3D打印、微加工与精密钻孔
- 光通信与光电集成:光纤耦合优化,确保激光器与单模光纤的耦合效率,降低光通信系统传输损耗。
- 医疗领域:提高手术与治疗安全性,医疗设备的生产。
- 工业智能检测:机器视觉、在线自动化监控产线,实时预警光束质量异常。
- 尖端制造技术:超快激光加工、增材制造。

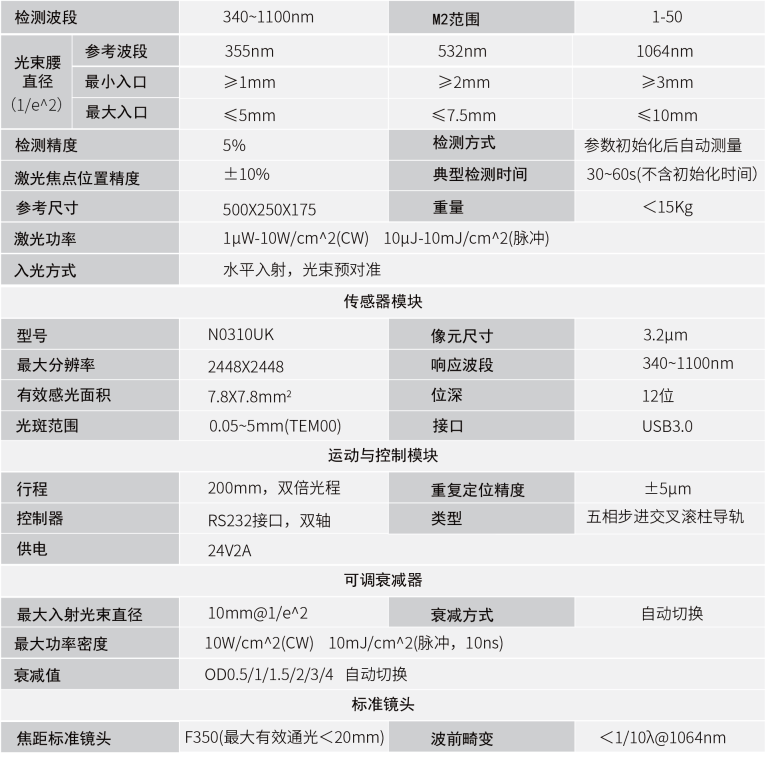

产品名称 | 电动光束质量分析仪 | 电动光束质量分析仪 | |
产品型号 | M2Basic-FSA200X2-N0310UK | M2Basic-FSA200X2-N0310UK | |
检测波长 | 340~1100nm | 340~1100nm | |
M2范围 | 1-50 | 1-50 | |
最小入口光束腰直径 1/e^2 | 355nm | 532nm | 1064nm |
1/e^2 | ≥1mm | ≥2mm | ≥3mm |
最大入口光束直径 1/e^2 | 355nm | 532nm | 1064nm |
最大入口光束直径 | ≤5mm | ≤7.5mm | ≤10mm |
检测精度 | 5% | ||
激光焦点位置精度 | ±10% | ||
激光功率 | 1μW~10W/cm^2(CW)或者10µJ~10mJ/cm^2(脉冲) | ||
检测方式 | 参数初始化后自动测量 | ||
典型检测时间 | 30~60S(不含初始化时间) | ||
重量 | <15Kg | ||
尺寸 | <500*250*175(参考尺寸) | ||
传感器模块 | 型号 | N0310UK | 像元尺寸 |
像元尺寸 | 3.2µm | 340-1100nm | |
最大分辨率 | 2448*2448 | 3.2µm | |
响应波段 | 340-1100nm | ||
有效感光面积 | 7.8mm*7.8mm | 7.8mm*7.8mm | |
位深 | 12位 | ||
光斑范围 | 0.05~5mm(TEM00) | ||
传感器模块 | 接口 | USB3.0 | |
运动与控制模块 | 行程 | 200mm,双倍光程 | |
运动与控制模块 | 重复定位精度 | ±5µm | |
控制器 | RS232接口,双轴 | ||
类型 | 五相步进交叉滚柱导轨 | ||
供电 | 24V2A | ||
可调衰减器 | 最大功率密度 | 10W/cm^2(连续);10mJ/cm^2(脉冲,10ns) | |
最大入射光束直径 | 10mm@1/e^2 | ||
衰减值 | OD0.5/OD1/OD1.5/OD2/OD3/OD4,自动切换 | ||
标准镜头 | 焦距标准镜头 | F350,最大有效通光<20mm | |
标准镜头 | 波前畸变 | <1/10λ@1064nm |

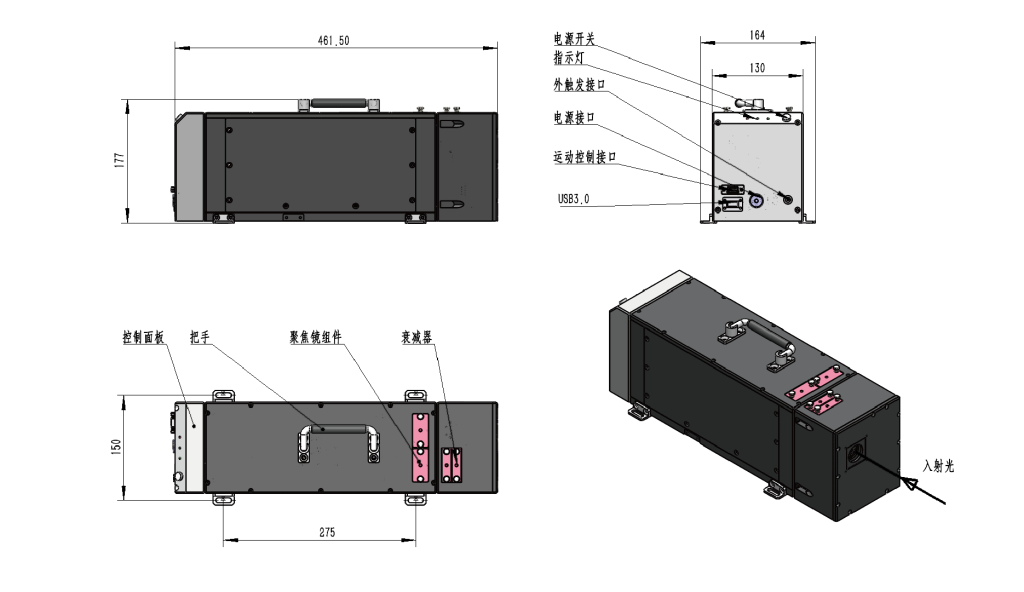

尺寸图

1、M2标准插槽衰减组件:OD0.5/OD1/OD1.5/OD2/OD3/OD4。
2、调光光阑。
3、3M USB连接线。
Lasescope NX是引领光学定制研发的一款用于Windows 系统的激光光束分析专门算法软件,算法精准、功能强大。在准确获取光斑的尺寸位置、光斑大小形貌的同时,可以在设备加工时调整激光加工的准确位置。
软件环境:Windows 10/11,64位,预装MS Office或者WPS
硬件配置:≥8G内存,CPU主频≥2.5G,内核≥4,建议i5及以上同等型号,最佳显示分辨率1920*1080

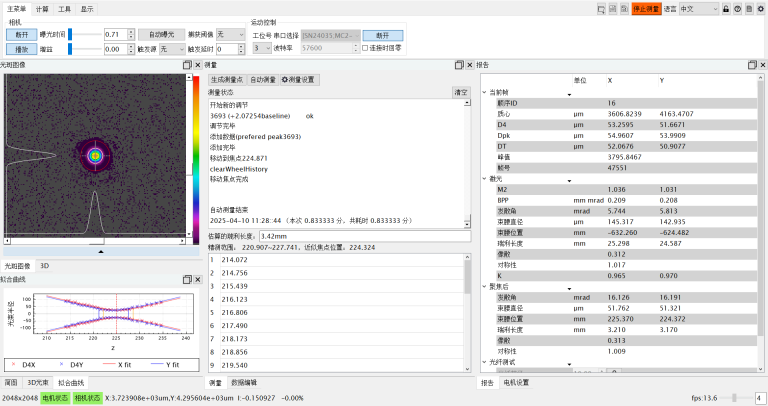

软件界面

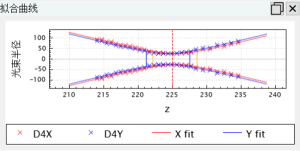

曲线拟合

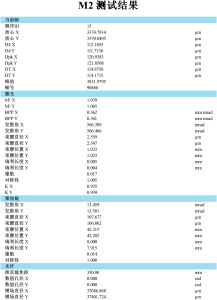

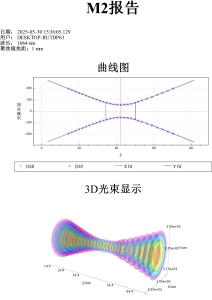

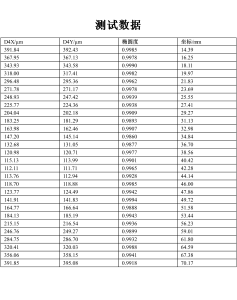

报告导出
