紧凑型光斑分析仪

紧凑型光束质量分析仪适用于功率50瓦以下的激光器、激光系统、激光加工光路的聚焦光斑等的在线监测，形貌检测等。

Lasescope
Lasescope
Lasescope

紧凑型系列产品实现了X轴、Z轴2个方向行程微调，适合空间受限的加工应用场景。该系列最高可测功率达50瓦，进一步拓展了检测范围。搭配LasescopeNX软件可用于光束实时监测 、测量激光光斑尺寸、质心位置、椭圆度、相对功率测量、光束指向稳定性、功率稳定性、2D/3D能量分布、发散角测量等，同步支持多光斑测量，支持测量数据、测量报告导出，满足日常激光参数测量需求。

产品特点

  • 结构紧凑，实现X向13mm可移动空间，步进精度高
  • 支持手动/自动实时曝光及增益调节
  • 多种类型激光器均可测量，极限检测功率提高至50瓦
  • 340nm~1100nm宽光谱响应，可拓展紫外检测
  • 标准品最大检测幅面9.8mm
  • 准直、聚焦光斑均可测量，入光方向竖直，其他需求可定制
  • 软件功能强大，既可拼接检测大光斑，又可以实现多光斑检测

应用场景

光束质量分析仪的应用领域广泛，涵盖激光加工、光通信、生物医学、光学成像等多个方面。

  • 激光加工：在激光切割、焊接等加工过程中，能够实时监测光束质量，优化加工参数，提高加工精度和效率。 　　
  • 光通信：在光纤通信系统中，用于评估光纤、光放大器等器件的光束质量，确保通信信号的传输效率和质量。 　　
  • 生物医学：在医学和生物技术领域，用于光镊、细胞分拣等应用中，对激光光束进行整形和调整，以实现精确操作。　　
  • 光学成像：对光学成像系统的分辨率和对比度有重要影响，可用于镜头质检、光学系统调试等方面。

参数表

产品型号检测波段分辨率传感器最大面积最小检测光斑最大检测光斑最小检测功率最大检测功率入光方式外触发
RAC0N-N0204UB340~1100nm2448*20485.7*4.3mm22μm4.3mm1mW50W竖直，可根据需求定制不支持
RAC0N-N0307UK340-1100nm3840*27488.4*7.1mm32μm7mm1mW50W竖直，可根据需求定制支持
RAC0N-N0310UK340-1100nm2592*194413.1*9.8mm32μm9.8mm1mW50W竖直，可根据需求定制支持
RAC0D-D0307UK340-1100nm2448*20488.4*7.1mm35μm7.1mm1mW10W竖直，可根据需求定制支持

备注：所有参数以出厂产品规格书为准。

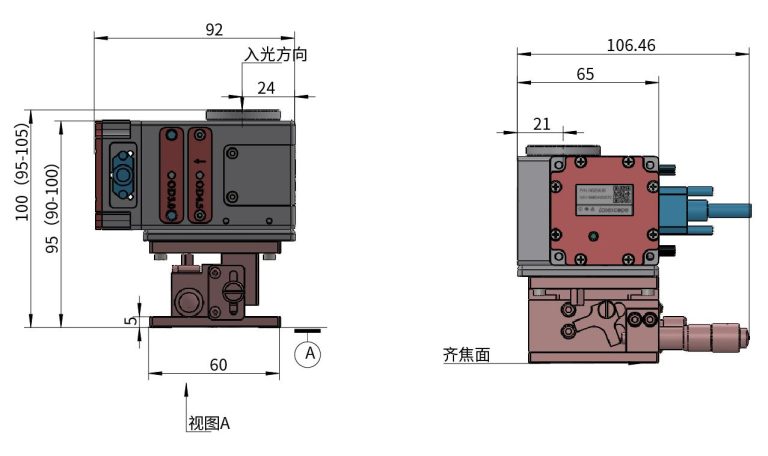

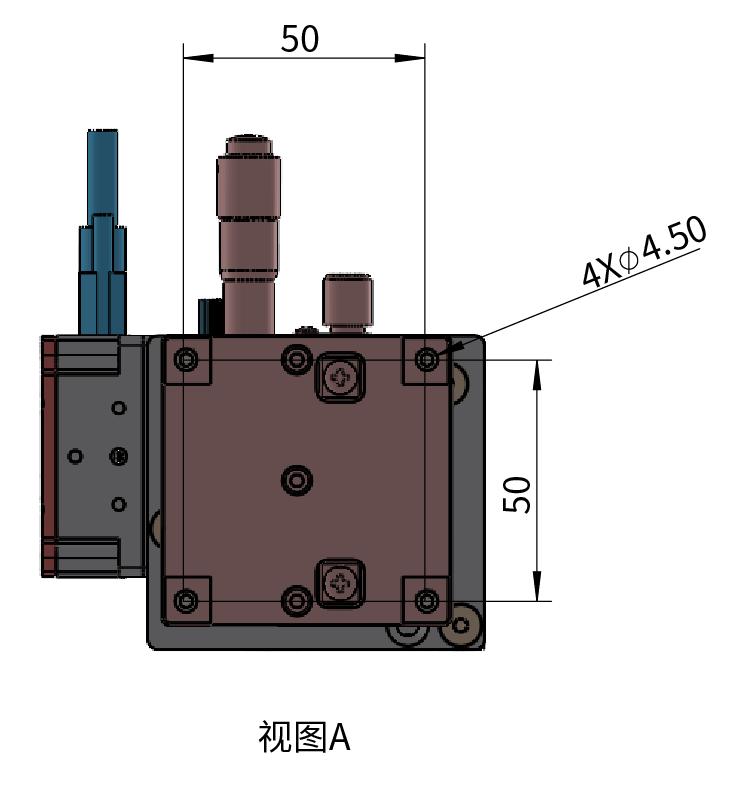

尺寸图

名称型号参数标准配置可选配置
标准插槽衰减器TAS-00OD0.0√×
标准插槽衰减器TAS-05OD0.5×√
标准插槽衰减器TAS-10OD1.0√×
标准插槽衰减器TAS-20OD2.0√×
标准插槽衰减器TAS-30OD3.0√×
标准插槽衰减器TAS-40OD4.0×√
近红外插槽衰减器TAS-45NOD4.5N√×
光学支杆BP75手动升降Z轴方向√×
手动升降台MZ-10升降Z=10mm√×
手动升降台MZ-10S升降Z=10mm×√
手动位移台MX-13L升降Z=13mm×√
手动位移台MX-25S平移X=25mm×√
手动XY位移台MXY-1313X=13mm；Y=13mm×√
手动XZ位移台MXZ-1310X=13mm；Z=10mm×√

Lasescope NX是引领光学定制研发的一款用于Windows 系统的激光光束分析专门算法软件，算法精准、功能强大。在准确获取光斑的尺寸位置、光斑大小形貌的同时，可以在设备加工时调整激光加工的准确位置。

软件环境：Windows 10/11，64位，预装MS Office或者WPS

硬件配置：≥8G内存，CPU主频≥2.5G，内核≥4，建议i5及以上同等型号，最佳显示分辨率1920*1080

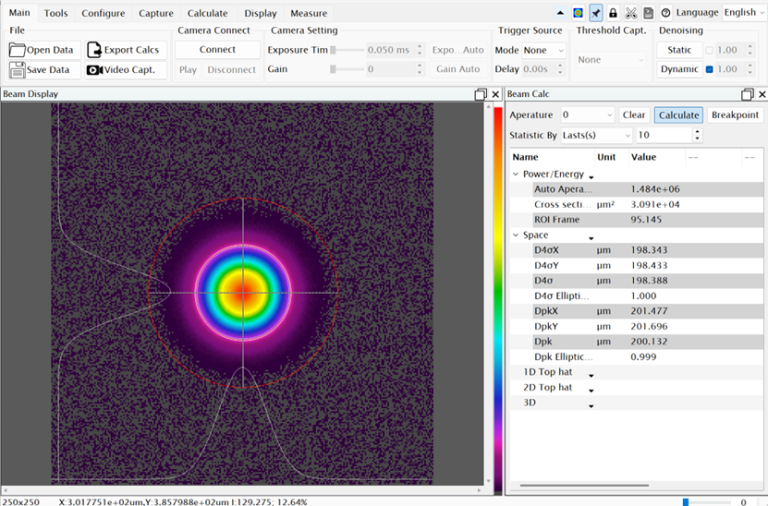

光斑形貌

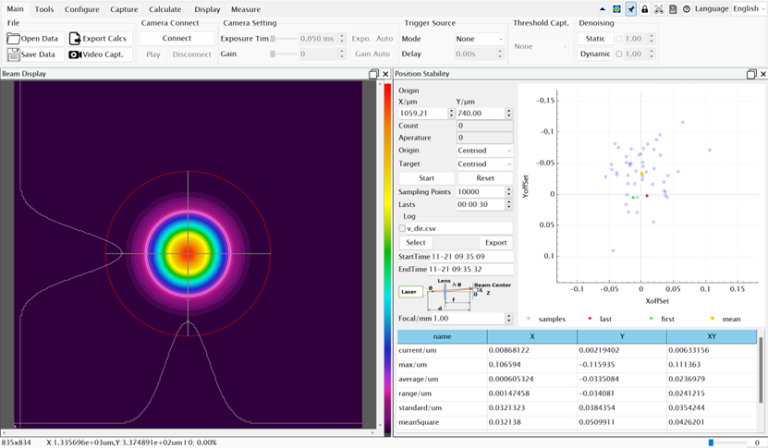

光路指向性

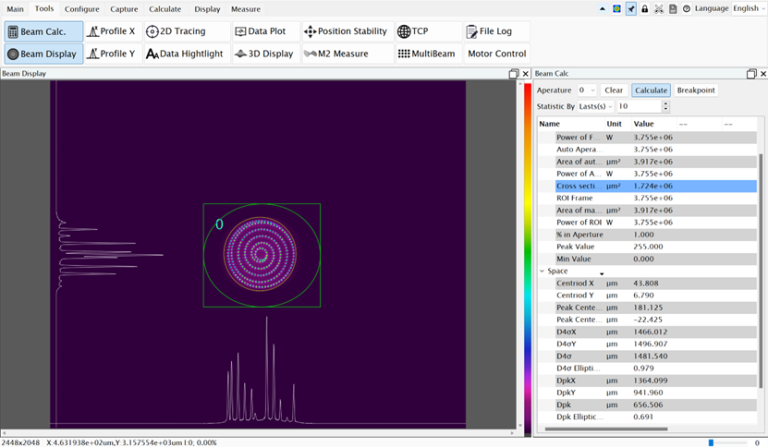

精度检测

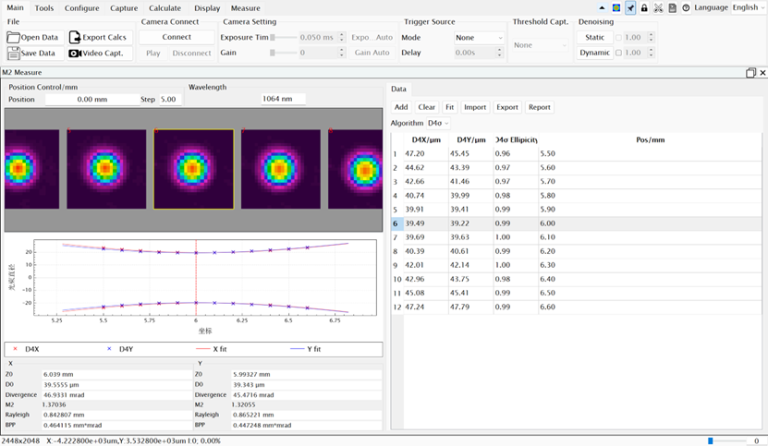

BPP因子

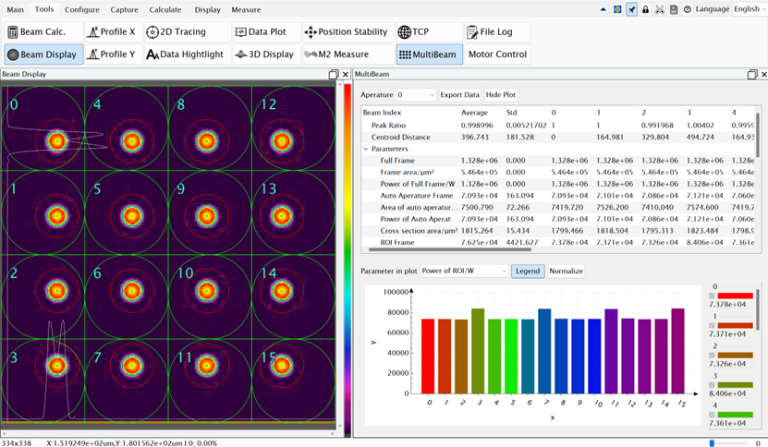

多光斑检测
