微焦点光斑分析仪

引领光学研发生产的微焦点光束质量分析仪，产品类型丰富，功能全面。适用于248~1100nm光谱范围内的光束测量要求，可测量从nW到1W的不同强度激光。

Lasescope
Lasescope
Lasescope

微焦点光斑分析仪是引领光学研发生产的测量微焦点光斑及深紫外微焦点的系列产品。该系列测量性能卓越，搭配自有开发的LasescopeNX软件可用于光束实时监测 、测量激光光斑尺寸、质心位置、椭圆度、相对功率测量、光束指向稳定性、功率稳定性、2D/3D能量分布、发散角测量等，同步支持多光斑测量，支持测量数据、测量报告导出，满足您多样化的激光测量需求。

产品特点

  • 结构简洁，使用方便
  • 多种类型激光器均可测量
  • 多波段可测量，选择性广泛，拓展至深紫外检测
  • 最小焦点仅有1μm，最小分辨率可以做到0.125μm
  • 高速USB3.0接口
  • 软件功能强大，性价比俱佳

应用场景

光束质量分析仪的应用领域广泛，涵盖激光加工、光通信、生物医学、光学成像等多个方面。

  • 激光加工：在激光切割、焊接等加工过程中，能够实时监测光束质量，优化加工参数，提高加工精度和效率。 　　
  • 光通信：在光纤通信系统中，用于评估光纤、光放大器等器件的光束质量，确保通信信号的传输效率和质量。 　　
  • 生物医学：在医学和生物技术领域，用于光镊、细胞分拣等应用中，对激光光束进行整形和调整，以实现精确操作。　　
  • 光学成像：对光学成像系统的分辨率和对比度有重要影响，可用于镜头质检、光学系统调试等方面。
产品型号检测波段相机有效范围分辨率最小检测光斑计算帧率曝光时间最大检测功率最小有效感光强度入光方式外触发
RAC0D-X05DT-N0307UK248-266nmφ5mm1µm10µm5-10fps0.05ms~500ms1W@最小焦点0.5mJ@最小焦点10.7μW/cm^2竖直/水平支持
RAC0D-X05DS-N0307UK248-266nmφ5mm1µm10µm5-10fps0.05ms~500ms1W@最小焦点0.5mJ@最小焦点10.7μW/cm^2竖直/水平支持
RAC0D-X10DT-N0307UK248-266nmφ5mm0.5µm5µm5-10fps0.05ms~500ms1W@最小焦点0.5mJ@最小焦点10.7μW/cm^2竖直/水平支持
RAC0D-X10DS-N0307UK248-266nmφ5mm0.5µm5µm5-10fps0.05ms~500ms1W@最小焦点0.5mJ@最小焦点10.7μW/cm^2竖直/水平支持
RAC0D-X20DT-N0307UK248-266nmφ5mm0.25µm2.5µm5-10fps0.05ms~500ms1W@最小焦点0.5mJ@最小焦点10.7μW/cm^2竖直/水平支持
RAC0D-X20DS-N0307UK248-266nmφ5mm0.25µm2.5µm5-10fps0.05ms~500ms1W@最小焦点0.5mJ@最小焦点10.7μW/cm^2竖直/水平支持
RAC0D-X40DT-N0307UK248-266nmφ5mm0.125µm1.25µm5-10fps0.05ms~500ms1W@最小焦点0.5mJ@最小焦点10.7μW/cm^2竖直/水平支持
RAC0D-X05DT-D0307UK248-266nmφ5mm1µm10µm5-10fps0.05ms~500ms1W@最小焦点0.5mJ@最小焦点1.52μW/cm^2竖直/水平支持
RAC0D-X05DS-D0307UK248-266nmφ5mm1µm10µm5-10fps0.05ms~500ms1W@最小焦点0.5mJ@最小焦点1.52μW/cm^2竖直/水平支持
RAC0D-X10DT-D0307UK248-266nmφ5mm0.5µm5µm5-10fps0.05ms~500ms1W@最小焦点0.5mJ@最小焦点1.52μW/cm^2竖直/水平支持
RAC0D-X10DS-D0307UK248-266nmφ5mm0.5µm5µm5-10fps0.05ms~500ms1W@最小焦点0.5mJ@最小焦点1.52μW/cm^2竖直/水平支持
RAC0D-X20DT-D0307UK248-266nmφ5mm0.25µm2.5µm5-10fps0.05ms~500ms1W@最小焦点0.5mJ@最小焦点1.52μW/cm^2竖直/水平支持
RAC0D-X20DS-D0307UK248-266nmφ5mm0.25µm2.5µm5-10fps0.05ms~500ms1W@最小焦点0.5mJ@最小焦点1.52μW/cm^2竖直/水平支持
RAC0D-X40DT-D0307UK248-266nmφ5mm0.125µm1.25µm5-10fps0.05ms~500ms1W@最小焦点0.5mJ@最小焦点1.52μW/cm^2竖直/水平支持
RAC-X10GW-N0307UK515-532nmφ5mm0.5µm5µm5-10fps0.05ms~500ms5W0.08μW/cm^2竖直/水平支持
RAC-X20GW-N0307UK515-532nmφ5mm0.25µm2.5µm5-10fps0.05ms~500ms5W0.08μW/cm^2竖直/水平支持
RAC-X50GW-N0307UK515-532nmφ5mm0.1µm1.0µm5-10fps0.05ms~500ms5W0.08μW/cm^2竖直/水平支持
RAC-X20GW-N0310UK515-532nmφ5mm2.5µm0.25µm5-10fps0.05ms~500ms5W0.08μW/cm^2竖直/水平支持
RAC-X10VW-N0307UK400-700nmφ5mm5µm0.5µm5-10fps0.05ms~500ms5W0.08μW/cm^2竖直/水平支持
RAC-X10N-N0310UK900-1100nmφ5mm0.5µm5µm5-10fps0.05ms~500ms10W0.83μW/cm^2竖直/水平支持
RAC-X20NW-N0310UK900-1100nmφ5mm0.25µm2.5µm5-10fps0.05ms~500ms5W0.83μW/cm^2竖直/水平支持
RAC-X50NW-N0310UK900-1100nmφ5mm0.1µm1µm5-10fps0.05ms~500ms5W0.83μW/cm^2竖直/水平支持
RAC-X05NW-N0310UK900-1100nmφ5mm1µm5µm5-10fps0.05ms~500ms5W0.83μW/cm^2竖直/水平支持
RAC-X10NW-N0310UK900-1100nmφ5mm0.5µm10µm5-10fps0.05ms~500ms5W0.83μW/cm^2竖直/水平支持

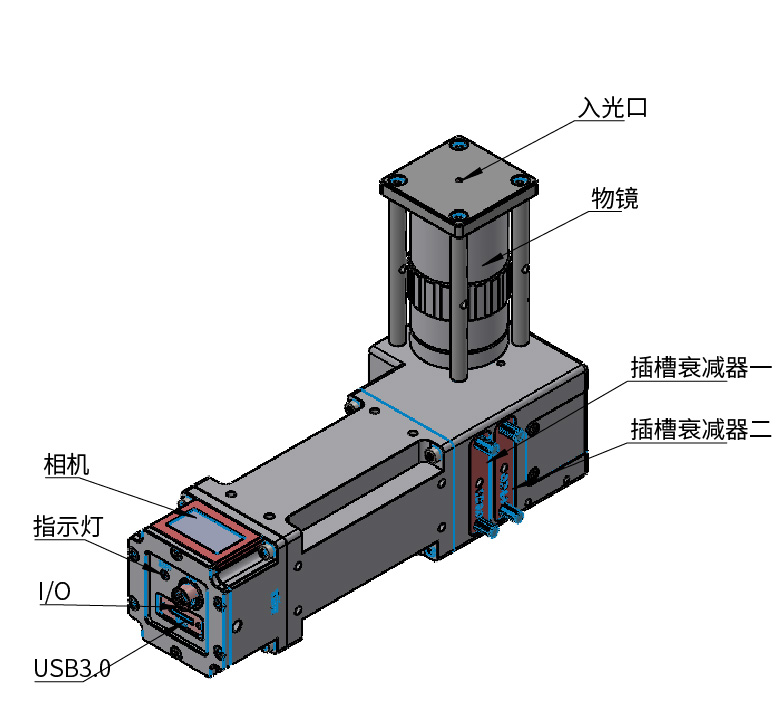

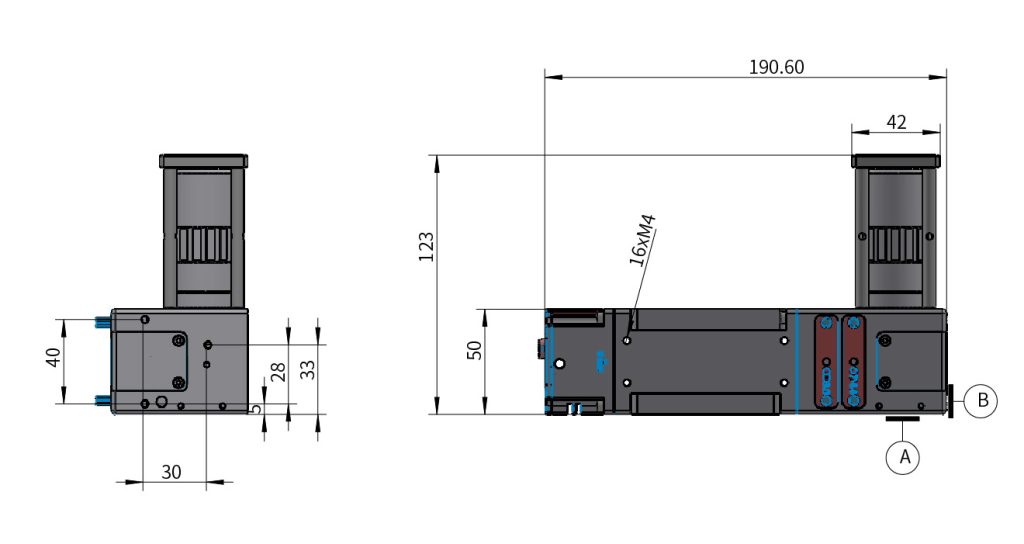

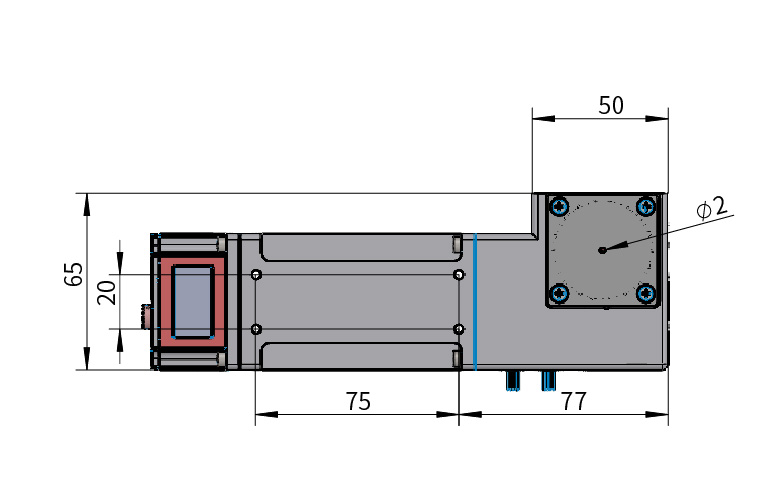

尺寸图

名称型号参数标准配置可选配置
通用插槽衰减器TAS-00OD0.0√×
深紫外插槽衰减器TAS-05DOD0.5×√
深紫外插槽衰减器TAS-10DOD1.0√×
深紫外插槽衰减器TAS-20DOD2.0√×
深紫外插槽衰减器TAS-30DOD3.0√×
深紫外插槽衰减器TAS-40DOD4.0√×
光学支杆BP75手动升降Z轴方向×√
手动升降台MZ-10升降Z=10mm×√
手动升降台MZ-10S升降Z=10mm×√
手动位移台MX-13L升降Z=13mm×√
手动位移台MX-25S平移X=25mm×√
手动XY位移台MXY-1313X=13mm；Y=13mm×√
手动XZ位移台MXZ-1310X=13mm；Z=10mm×√

备注：根据您的使用情况可以增加机械组件应对复杂的工况环境。

Lasescope NX是引领光学定制研发的一款用于Windows 系统的激光光束分析专门算法软件，算法精准、功能强大。在准确获取光斑的尺寸位置、光斑大小形貌的同时，可以在设备加工时调整激光加工的准确位置。

软件环境：Windows 10/11，64位，预装MS Office或者WPS

硬件配置：≥8G内存，CPU主频≥2.5G，内核≥4，建议i5及以上同等型号，最佳显示分辨率1920*1080

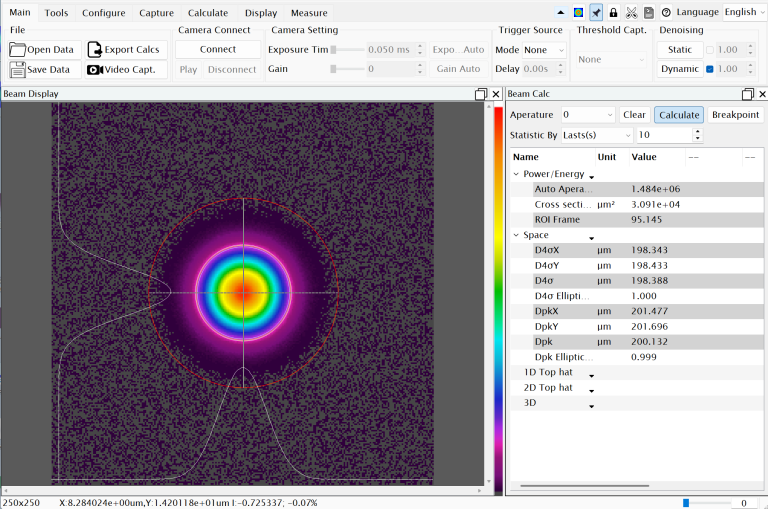

光斑形貌

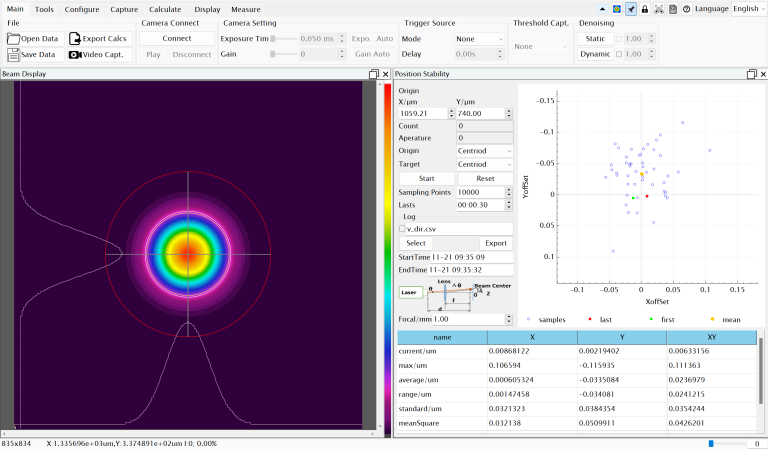

光路指向性

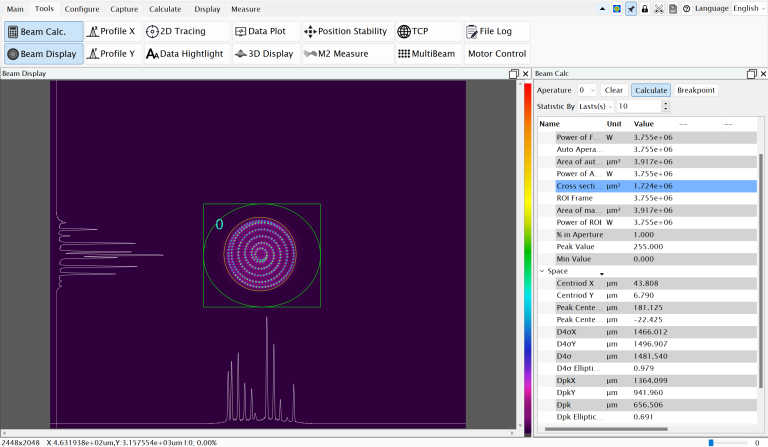

振镜扫描精度检测
