中功率系列光斑分析仪
引领光学研发生产的中功率系列光斑分析仪可用于功率500瓦以下光纤激光、半导体激光聚焦光斑和准直光斑的在线监测。
中功率系列是引领光学研发生产的一款常青款光斑分析仪产品。该系列产品像元尺寸小，所采用相机灵敏度高，集成的快门可以进行全自动的非均匀性校正。搭配自有开发的LasescopeNX软件可用于光束实时监测 、测量激光光斑尺寸、质心位置、椭圆度、相对功率测量、光束指向稳定性、功率稳定性、2D/3D能量分布、发散角测量等，同步支持多光斑测量，支持测量数据、测量报告导出，满足日常激光参数测量需求。
产品特点
- 高精度与高分辨率
中功率系列光斑分析仪的最小检测功率为0.1W，轻松应对激光功率要求极为严格的场景。无论是激光切割、焊接、打标还是钻孔等工业加工领域，我们都能提供准确可靠的测量数据，为生产过程的优化和质量控制提供有力支持。 - 广泛的测量范围与强大的功率密度测量能力
测量范围覆盖了从25W到500W的激光功率，适应不同功率级别的激光设备。
- 便携性与易用性
中功率系列产品，机身紧凑、美观轻便，无论你身处实验室、还是生产线或现场都可以进行快速测量。Lasescope光斑分析仪算法软件，操作界面直观，用户可轻松上手，快速完成设置和测量。
- 坚固耐用、长期稳定性
产品采用高质量材料和精密工艺制造，确保在恶劣环境下也能稳定工作。其坚固的外壳设计能够抵抗撞击和潮湿等不利因素，保护内部电子设备免受损害。同时，该测量仪具有长期稳定性好的特点，适合进行重复测量和长期监测任务。
参数表
| 产品型号 | 检测波段 | 传感器最大面积 | 像元尺寸 | 最小检测光斑 | 最大检测光斑 | 最小检测功率 | 最大检测功率 | 入光方式 | 外触发 | 冷却方式 |
|---|---|---|---|---|---|---|---|---|---|---|
| RAC5Y-N0204UB-WA | 1030-1080nm | 5.7*4.3mm | 2.2μm | 50μm | 4.3mm | 0.1W | 500W | 竖直 | 不支持 | 风冷/水冷 |
| RAC5Y-N0307UK-WA | 1030-1080nm | 8.4*7.1mm | 3.45μm | 50μm | 7mm | 0.1W | 500W | 竖直 | 支持 | 风冷/水冷 |
| RAC5Y-N0310UK-WA | 1030-1080nm | 13.1*9.8mm | 3.2μm | 50μm | 9.8mm | 0.1W | 500W | 竖直 | 支持 | 风冷/水冷 |
备注：最大检测功率是在聚焦光斑≥100μm，500W激光功率时测量数据。

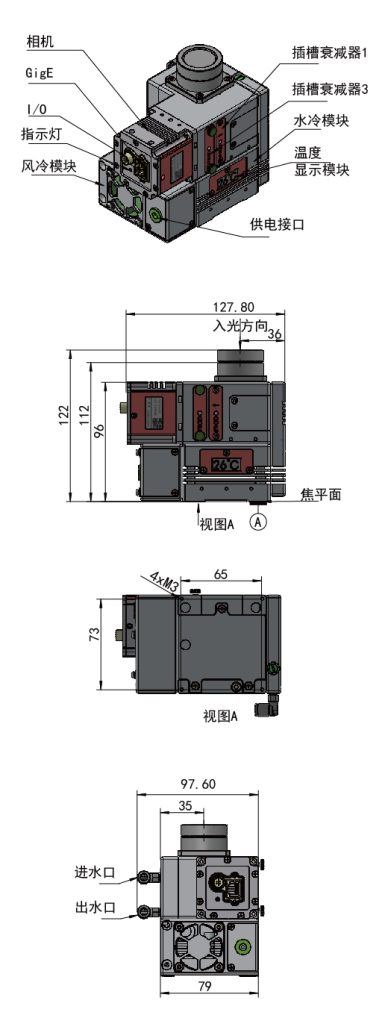

尺寸图
| 名称 | 型号 | 参数 | 标准配置 | 可选配置 |
|---|---|---|---|---|
| 标准插槽衰减器 | TAS-00 | OD0.0 | √ | × |
| 标准插槽衰减器 | TAS-05 | OD0.5 | × | √ |
| 标准插槽衰减器 | TAS-10 | OD1.0 | √ | × |
| 标准插槽衰减器 | TAS-20 | OD2.0 | √ | × |
| 标准插槽衰减器 | TAS-30 | OD3.0 | √ | × |
| 标准插槽衰减器 | TAS-40 | OD4.0 | × | √ |
| 近红外插槽衰减器 | TAS-45N | OD4.5N | √ | × |
备注：内置磁吸衰减器，OD4.5~7.5，可替换。
Lasescope NX是引领光学定制研发的一款用于Windows 系统的激光光束分析专门算法软件，算法精准、功能强大。在准确获取光斑的尺寸位置、光斑大小形貌的同时，可以在设备加工时调整激光加工的准确位置。
软件环境：Windows 10/11，64位，预装MS Office或者WPS
硬件配置：≥8G内存，CPU主频≥2.5G，内核≥4，建议i5及以上同等型号，最佳显示分辨率1920*1080
光斑形貌

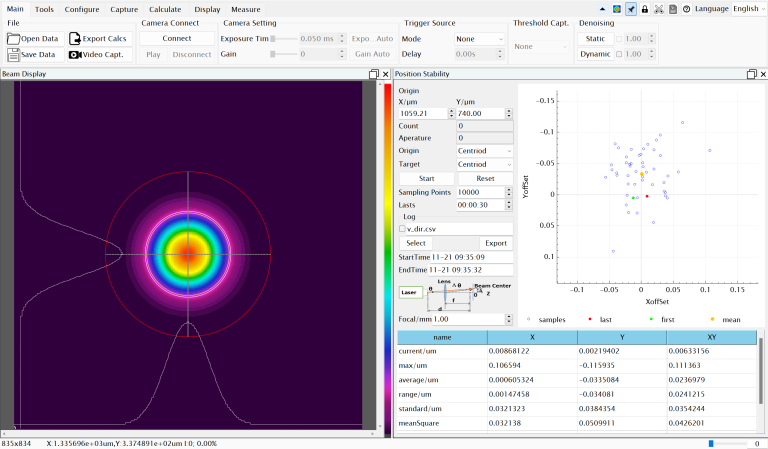

光路指向性

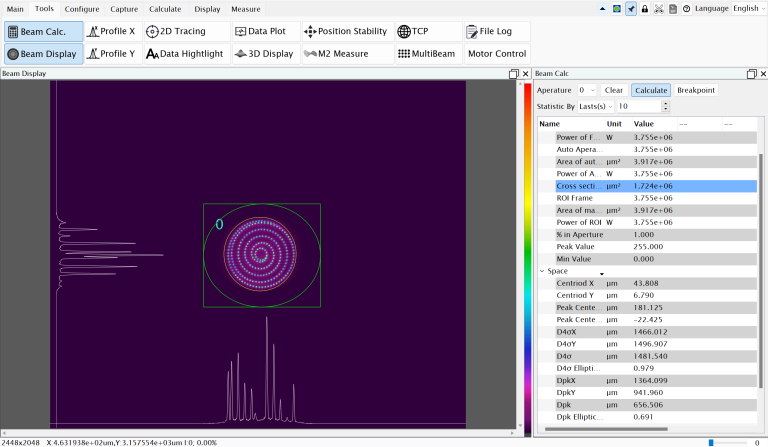

精度检测

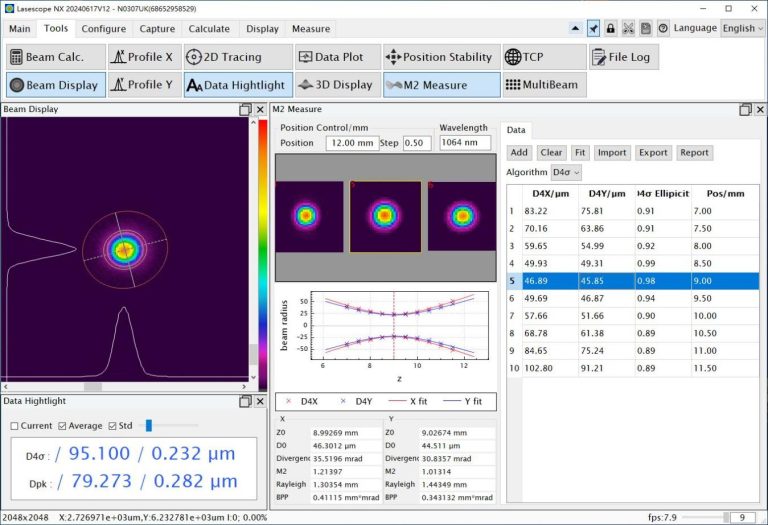

BPP因子

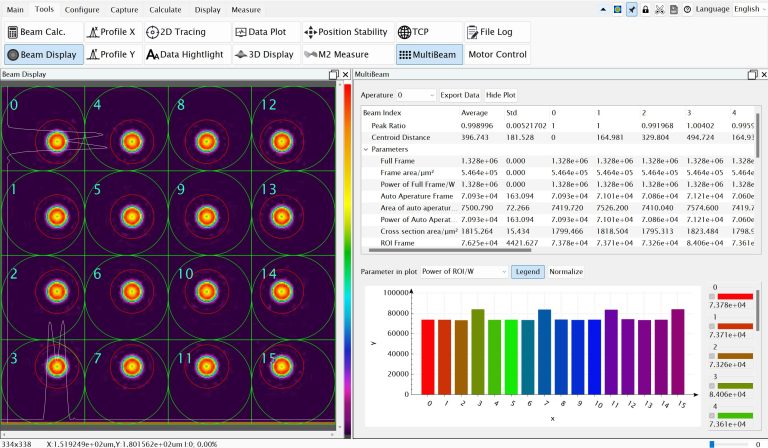

多光斑检测
